エス・ウッド芯材付ルーバーの取付けの良さ
天然木を思わせる(再生木材+再生プラスチック製)es-WOOD エス・ウッドの芯材付ルーバーは、取付け方に工夫がなされています。
エス・ウッドルーバー25X芯材付(25㎜厚・表面リブ有)の場合は、ブラケットを使っての取付けとなります。芯材付なので簡単に取付けられ、より確実な固定ができます。
![](https://www.sugita-ace.co.jp/res/default/1337912915.jpg)
ルーバー25 X芯材付
ルーバー50芯材付(50㎜厚・表面リブ有)とルーバー37芯材付(37㎜厚・表面リブ無)は、インナーブラケット方式です。ルーバー材を現場でストリンガーに止める時にブラケットを使わないので、見た目もすっきりと仕上げることができます。
![](https://www.sugita-ace.co.jp/res/default/1337860589.jpg)

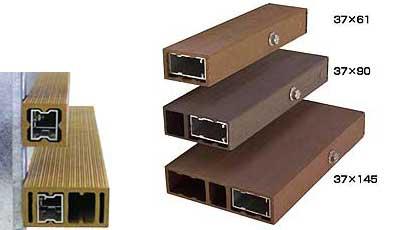

ルーバー50芯材付 ルーバー37芯材付
アルミ芯材の内側の指定位置にメネジを設け、現場のストリンガーの板の上からボルト締めで、ルーバー材を固定することができます。
![](https://www.sugita-ace.co.jp/res/default/1337860708.jpg)
ルーバー50芯材であるアルミ芯材とその中身、インナーブラケット
ルーバー37芯材付(37㎜厚・表面リブ無)は、インナーブラケット方式でボルト止め方式ですが、後付できる専用ブラケットも用意しています。

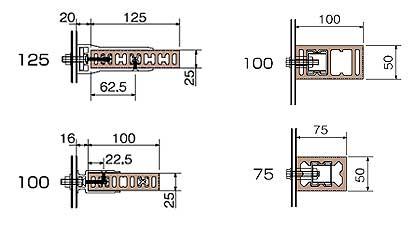

ブラケットでの取付けの際は、ストリンガーに先にブラケットを取付けた、後からルーバー材を差し込み、ブラケットの上の穴からルーバー材の芯材に向かってビスを揉んでいきますので、しっかりとした強度で取付けることができます。
![](https://www.sugita-ace.co.jp/res/default/1337860906.jpg)

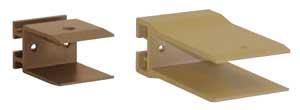

ルーバー25用アルミブラケットS(小)・L(大)
(左:ルーバー幅 50・75・100用、右:ルーバー幅 125・145・150用)
※ルーバー37用後付ブラケットは、左の写真に近い形状で厚み37㎜用です)
![](https://www.sugita-ace.co.jp/res/default/1337861054.jpg)
また、ルーバー材をボルト止めする際は、「緩み防止システム ノルトロック」を使用し、安全・簡単・確実な取付けをすることを推奨しております。
![](https://www.sugita-ace.co.jp/res/default/1337861562.jpg)
ノルトロック

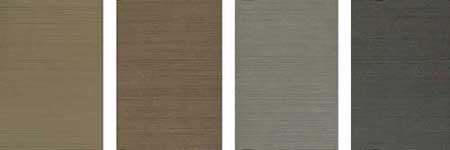

【ルーバー37芯材付のリブ無の表面】
![](https://www.sugita-ace.co.jp/res/default/1337863146.jpg)
※このページの上に載っている「ルーバー25X芯材付」の写真はリブ有です。このリブ無との違いがわかると思います。
es-WOOD エス・ウッドの商品案内ムービーがご覧になれます。
https://www.sugita-ace.co.jp/movie/es_wood/index.html
♪商品の詳細は、エース総合カタログ2012 F-94~95にも掲載されています。
♪es-WOOD エス・ウッド芯材付ルーバーのカタログPDFはこちらから
